復合土工膜CBR頂破強力是指當其局部受到垂直于其平面的外力作用時鼓起擴張至破裂的強力，作為衡量復合土工膜抵抗局部垂直力破壞的指標，CBR頂破強力主要是確定復合土工膜承受垂直方向頂破力的最大值。

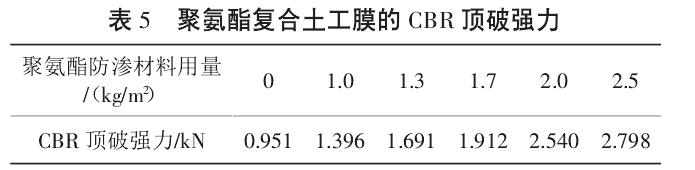

由上圖表5可以看出，隨著聚氨酯防滲材料用量的增加，CBR頂破強力逐漸提高，當聚氨酯防滲材料用量為1.0kg/m2時，CBR頂破強力即達到GB/T17642—2008中1.1kN的要求。

復合土工膜在使用時常常受到分布不均勻的負荷作用，邊沿往往受到較大的張力，使材料從受到張力的邊沿部分開始逐漸撕裂。材料抵抗這種撕裂變形的能力為撕破強力，它是以材料撕裂時能承受的最大負荷表示。

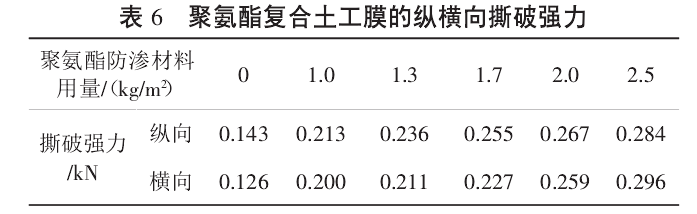

由表6可以看出，隨著聚氨酯防滲材料用量的增加，聚氨酯復合土工膜縱橫向撕破強力隨之提高，當聚氨酯防滲材料用量為1.0kg/m2時，縱橫向撕破強力均≥0.200kN。
