土工膜是一種土工合成材料，包括聚乙烯、聚氯乙烯、聚化聚乙烯等。土工膜具有良好的物理、化學(xué)和水力學(xué)特性。土工膜單側(cè)或兩側(cè)熱合織物的復(fù)合材料稱(chēng)為復(fù)合土工膜。復(fù)合土工膜不僅可以防止薄膜在受力時(shí)被石頭的棱角刺穿，還可以替代礫石等材料進(jìn)行過(guò)濾和排水。

復(fù)合土工膜具有較強(qiáng)的適應(yīng)壩體變形的能力。作為壩體防滲材料，可設(shè)置在壩體上游或壩體中心作為壩體防滲體。

（2）在連續(xù)均勻的基礎(chǔ)上，土工膜受壓均勻時(shí)，其厚度可等于或小于土壤平均粒徑的1/5；在200~300m水頭的作用下，在中砂墊層上鋪設(shè)0.1~0.2mm厚的土工膜，可長(zhǎng)期使用。

（3）土工膜在分子結(jié)構(gòu)和制造工藝上不透水，但試驗(yàn)研究和工程實(shí)踐證明，由于制造工藝的各種原因，常用的土工膜不是絕對(duì)不透水的，或者只能說(shuō)是相對(duì)不透水的。如果遵循達(dá)西滲透定律的概念，水利工程認(rèn)為K10-10cm/s的滲透系數(shù)為不透水，可稱(chēng)為不透水土工膜的滲透系數(shù)為K10-14cm/s。這是因?yàn)橥凉つし罎B體的厚度比粘土防滲體薄得多，在相同水頭差的作用下，其水力梯度遠(yuǎn)大于后者。

（4）當(dāng)界面土（或混凝土等材料）共同工作時(shí)，由于接觸面不均勻、土壤顆粒粗糙、土壤局部變形較大，在高水頭作用下，土工膜可能破裂、撕裂，失去或削弱其防滲性能，需要進(jìn)行相應(yīng)的防滲試驗(yàn)。

（5）根據(jù)不同配置的砂卵石支撐層上的聚乙烯薄膜試驗(yàn)，可以看出顆粒級(jí)配越好，耐水壓性越強(qiáng)；顆粒越細(xì)，耐水壓力越強(qiáng)；厚度為0.25mm的聚乙烯土工膜在級(jí)配較好的砂卵石層上可承受200m水頭。

（6）一般來(lái)說(shuō)，壓力越大，土粒越厚，土工膜越容易破裂。試驗(yàn)表明，同一PE膜分別與細(xì)砂、中砂和粗砂接觸，結(jié)果為0.5MPa、O.4MPa和0.3MPa。當(dāng)與粗砂接觸時(shí)，兩層PE膜的頂部破裂壓力增加到0.6MPa?？梢钥闯?，土工膜不應(yīng)與厚土粒接觸，必要時(shí)應(yīng)使用復(fù)合土工膜，以保護(hù)土工膜不受損壞。

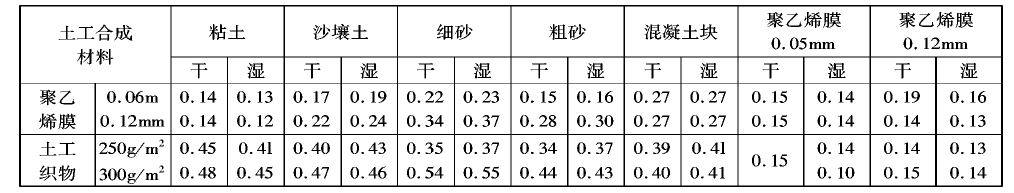

（7）在斜坡上鋪設(shè)土工膜時(shí)，土工膜與其他材料（包括土）之間的摩擦特性是設(shè)計(jì)中非常重要的控制指標(biāo)。土工膜表面光滑，與其他材料的摩擦角小于土壤的摩擦角，容易沿斜面滑動(dòng)。
