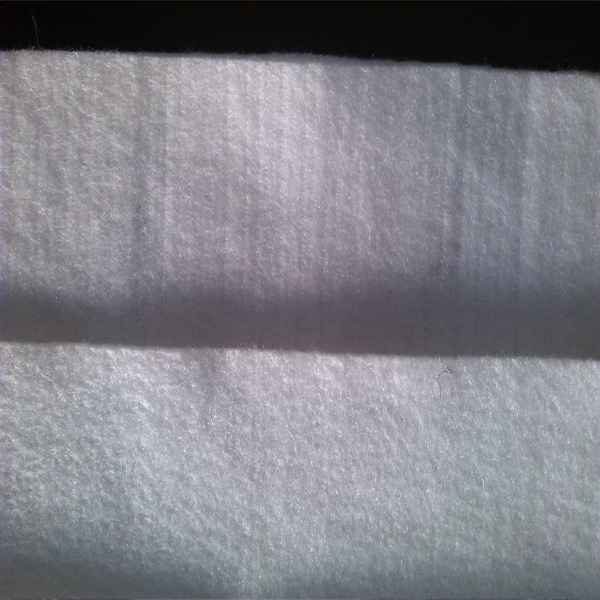

不同濕度環(huán)境下土工布的拉伸強(qiáng)度大小變化
在不同濕度環(huán)境下土工布的拉伸強(qiáng)度大小在一定幅度內(nèi)變化，沒(méi)有呈現(xiàn)出一定的規(guī)律性，兩者關(guān)系不明顯。因此，短期的濕度變化對(duì)短纖針刺非織造土工布的拉伸強(qiáng)度沒(méi)有實(shí)質(zhì)性的影響，或者短期的濕度變化對(duì)短纖針刺非織造土工布拉伸強(qiáng)度的影響程度小于土工布自身材料均勻性的影響程度。
究其原因，短纖針刺非織造土工布是由滌綸絲等高分子材料組成，總體而言該土工布保水性較強(qiáng)，但是滌綸絲材料本身不具備吸水性能，因此水只能充填在滌綸絲間的縫隙中，對(duì)滌綸絲的成分及其力學(xué)性能影響不大。
從試驗(yàn)數(shù)據(jù)分析來(lái)看，溫度對(duì)短纖針刺非織造土工布的拉伸性能影響比較敏感，溫度從0℃到60℃間，其縱向抗拉強(qiáng)度值呈線性降低了2.50kN/m，變化量達(dá)到標(biāo)準(zhǔn)測(cè)試環(huán)境的12.4%。平均每10℃的強(qiáng)度變化率為2.1%，體現(xiàn)了滌綸絲的熱塑性。
雖然《土工合成材料試驗(yàn)規(guī)程》等標(biāo)準(zhǔn)中規(guī)定可采用50mm窄條法進(jìn)行拉伸試驗(yàn)，但是由于其測(cè)試結(jié)果與工程實(shí)際情況偏差較大，并且在進(jìn)行拉伸試驗(yàn)時(shí)，試樣存在頸縮現(xiàn)象，樣品越窄，頸縮程度越嚴(yán)重，試樣拉伸時(shí)所受的橫向剪切力也越大，因此試樣越容易破壞，導(dǎo)致其強(qiáng)度也越低。
該土工布在拉伸過(guò)程中，伴著松弛現(xiàn)象的發(fā)生，拉伸速度越快，松弛時(shí)間越短，松弛引起的應(yīng)力減小就越小，表現(xiàn)為拉伸強(qiáng)度越大，也是微觀分子排列的宏觀表現(xiàn)。所以拉伸速率越高，其拉伸強(qiáng)度越大。
在實(shí)際工程中，土工合成材料絕大部分處于緩慢受力變形過(guò)程，拉伸速率非常慢。因而，在實(shí)際測(cè)試過(guò)程中建議采取較低的拉伸速率，使測(cè)出的強(qiáng)度更接近于工程實(shí)際值。
同類文章排行
- 防滲土工膜鋪設(shè)全流程解析！5 步避開(kāi) 90% 工程隱患，防水效果提升 3 倍
- 影響復(fù)合土工膜材料耐久性的主要因素有哪些？
- 如何加強(qiáng)渠道防滲工程的質(zhì)量管理以HDPE土工膜為例
- 蓄水池防滲中,塑料類和復(fù)合土工膜均有應(yīng)用
- 復(fù)合土工膜在渠道防滲節(jié)水改造中的應(yīng)用
- 渠道中應(yīng)用土工膜連接的質(zhì)量控制要點(diǎn)
- 公路工程中土工布的物理特性有哪些？
- 魚(yú)塘養(yǎng)殖土工膜施工經(jīng)驗(yàn)介紹
- 土工膜軋花成糙法和化學(xué)發(fā)泡成糙方法有什么區(qū)別
- 膠接法施工土工膜的水力性能變化及膠接法拼接要求
最新資訊文章
- 復(fù)合土工膜施工前，這 3 大質(zhì)量關(guān)卡必須過(guò)
- 從阻隔滲透到抗老化，復(fù)合土工膜如何破解復(fù)雜環(huán)境施工難題？
- 土工膜鋪設(shè)的隱藏技巧：如何避免90%的漏水隱患？
- 基層處理+防滲毯鋪設(shè)：打造頂級(jí)防滲效果的秘訣！
- 垂直 vs 水平！水池防滲方案終極對(duì)決，答案讓人大跌眼鏡
- 膨潤(rùn)土防水毯施工前必看：基層檢查、環(huán)境評(píng)估、材料準(zhǔn)備攻略！
- 會(huì)呼吸的防水材料！膨潤(rùn)土防水毯的智能自修復(fù)機(jī)制大揭秘
- HDPE如何攻占高端制造市場(chǎng)？
- HDPE土工膜：化工、石化、油田領(lǐng)域的“全能防護(hù)盾”
- 暴雨季施工必備：高溫環(huán)境防滲膜焊接安全操作手
首頁(yè)
電話
QQ
聯(lián)系
